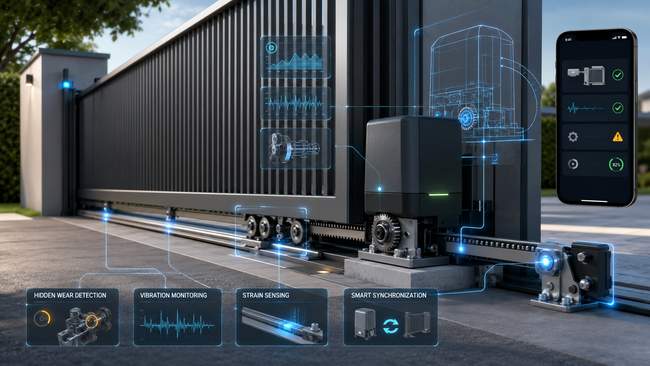

Інтелектуальна фурнітура: датчики зносу та інтеграція з автоматикою майбутнього ^{Реклама}

Раніше ринок ворітної техніки поділявся на дві відокремлені категорії: "механіка" (рейки, ролики, уловлювачі) та "електроніка" (приводи, плати керування, фотоелементи). Механічні вузли розвивалися виключно в бік матеріалознавства - підбиралися міцніші сплави, тестувалися полімери, вдосконалювалися підшипники. Однак концептуально фурнітура на відкатні ворота залишалася пасивним елементом системи.

У 2026 році цей бар'єр остаточно подолано. Інтеграція концепції IoT (Інтернету речей) та предиктивного (прогнозного) обслуговування трансформувала традиційні комплектуючі в "розумні" вузли. Тепер фурнітура здатна самостійно оцінювати свій технічний стан, попереджати про ризики поломки та координувати роботу з автоматичними приводами нового покоління.

Чому класична фурнітура більше не влаштовує ринок?

Головна проблема традиційних механічних комплектуючих - прихований знос. Власник об'єкта або сервісний фахівець не можуть візуально визначити втому металу всередині підшипника каретки або помітити мікродеформацію напрямної шини на ранній стадії.

Більшість серйозних поломок автоматики для воріт (перегорання плат, зрізання зубців шестерень редуктора) трапляються не через брак самих приводів, а через підвищений опір з боку механічної частини. Основними причинами прихованих несправностей вважаються:

• Руйнування сепараторів підшипників у роликових каретках. Ворота починають рухатися "туго" і змушують привід працювати на межі потужності.
• Просідання фундаменту (інтенсивне здимання ґрунту). Зсув опорних стовпів порушує геометрію, викликаючи критичний перекіс полотна в уловлювачах.
• Температурне розширення та деформація направляючого профілю. Призводить до заклинювання системи в крайніх точках.

Класична автоматика реагує на ці зміни постфактум - через спрацьовування струмового захисту. Але коли автоматика фіксує надлишковий струм, це означає, що вузол вже працює з перевантаженням і піддається прискореному зносу.

Які датчики впроваджуються в механіку

Інтелектуальна фурнітура перетворює пасивні опорні елементи на джерела даних. Для цього в конструкцію роликових опор, напрямних і уловлювачів електроніка інтегрується на етапі виробництва:

• Тензометричні датчики в напрямному профілі. Тензодатчики фіксують рівень механічного напруження та деформації металу. Вони інтегруються безпосередньо в тіло напрямної шини. Під час проходження полотна воріт через роликові опори датчики зчитують згинальний момент. Якщо геометрія воріт порушена (наприклад, через налиплий лід, деформацію каркаса або удар вітру), система фіксує аномальний розподіл навантажень і передає сигнал контролеру.

• П'єзоелектричні датчики вібрації та акустичної емісії. Ці датчики встановлюються всередині несучих роликових кареток, максимально близько до підшипникових вузлів. Під час нормальної роботи підшипники генерують стабільний високочастотний звуковий спектр, який не сприймається людським вухом. Як тільки всередині обойми підшипника з'являється мікротріщина, виїмка або вимивається мастило, характер вібрації та акустичної емісії різко змінюється. Датчик вловлює ці зміни на стадії, коли люфт ще фізично не проявився.
• Магнітні та оптичні сенсори кінцевого положення в уловлювачах. Традиційні кінцеві вимикачі на приводі фіксують лише те, що вал редуктора зробив потрібну кількість обертів. Однак це не гарантує, що полотно воріт ідеально зайшло у верхній і нижній уловлювачі. Розумні уловлювачі оснащуються вбудованими датчиками сполучення. Вони контролюють точність центрування кута воріт у пастці.

Предиктивне обслуговування на практиці

Головна цінність інтелектуальної фурнітури полягає у переході від реактивного ремонту ("зламалося — лагодимо") до предиктивного ("попереджаємо про поломку"). Контроль параметрів здійснюється безперервно за ключовими вузлами системи:

• Контроль вібрації каретки. При виявленні мікродефектів підшипника, які в майбутньому призвели б до заклинювання воріт і поломки редуктора, розумна система генерує попередження. Власник отримує повідомлення про необхідність планового ТО протягом найближчих тижнів.
• Контроль опору руху. Якщо датчики фіксують підвищений згинальний момент (ризик перегріву та згоряння обмоток електродвигуна), автоматика тимчасово знижує швидкість руху та здійснює автоматичне калібрування зусилля, захищаючи мотор.
• Контроль точності входу в пастку. При фіксації зміщення полотна по вертикалі або горизонталі (ця проблема загрожує зрізом направляючого ролика та деформацією уловлювача), система видає сигнал блокування та push-повідомлення власнику про зміну геометрії конструкції.

Як це працює для кінцевого користувача? Система інтегрується локально через контролер або синхронізується з хмарним додатком. При досягненні критичних показників зносу власник отримує push-повідомлення на смартфон.

Синхронізація з автоматикою майбутнього

Інтелектуальні комплектуючі не можуть існувати окремо від систем управління. Сьогодні провідні виробники автоматики впроваджують відкриті протоколи зв’язку для прямої комунікації між механікою та електроприводом.

Динамічна зміна крутного моменту

Інверторні приводи здатні плавно змінювати швидкість і крутний момент на різних ділянках траєкторії руху воріт. Отримуючи дані від тензодатчиків фурнітури онлайн, блок управління адаптує криву струму.

Якщо на певному метрі руху рейка має незначне викривлення, привід короткочасно збільшує потужність, щоб пройти цю ділянку без ривка, але одночасно фіксує цю точку в лог-файлі помилок для подальшого виправлення.

Адаптивна безпека

Якщо оптичний датчик інтелектуального уловлювача сигналізує, що через сильний поривчастий вітер полотно воріт відхилилося від осі на критичну величину, автоматика не просто продовжить закривати ворота, ризикуючи пошкодити уловлювач. Привід сповільнить хід до мінімального, здійснить м'яке стикування або зупинить систему, подавши сигнал тривоги на пульт охорони.

Чи варто переплачувати?

Первинне впровадження комплектуючих з інтегрованою електронікою обходиться дорожче, ніж стандартні комплекти фурнітури. Однак у довгостроковій перспективі інтелектуальні системи демонструють високу економічну ефективність:

• Подовження терміну служби приводу. Привід ніколи не працює в режимі критичних перевантажень, оскільки будь-які заклинювання механіки усуваються на етапі їх виникнення.
• Усунення аварійних простоїв. Для комерційних об'єктів (логістичні центри, промислові підприємства, закриті ЖК) заклинювання в'їзних воріт - це прямі фінансові втрати. Предиктивне інформування дозволяє провести планове ТО в неробочий час.
• Оптимізація роботи сервісних служб. Майстер виїжджає на об'єкт, вже точно знаючи характер несправності та маючи при собі необхідну деталь. За рахунок цього виключаються витрати на повторні діагностичні виїзди.

Загалом інтелектуальна фурнітура - це безальтернативний вектор розвитку ворітної індустрії, що перетворює розрізнені металеві компоненти на єдиний організм, який живе за законами цифрового світу, де безпека, довговічність і комфорт автоматизовані на максимальному рівні.

Олена Болган
